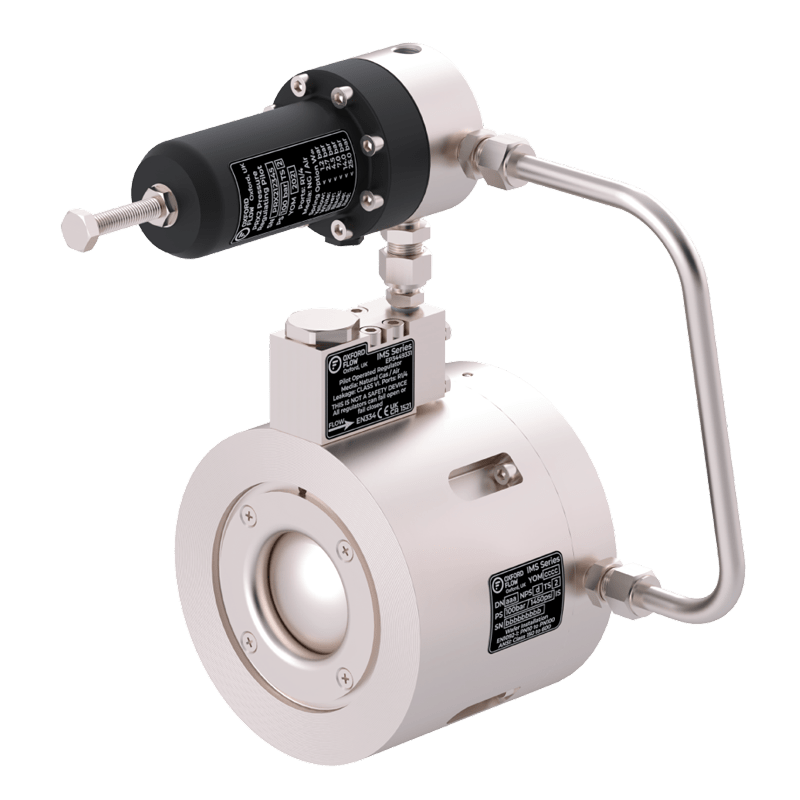

Seria IM-S regulatorów sterowanych pilotem oferuje wysoki poziom wydajności dzięki osiowej konstrukcji przepływu przeznaczonej do gazów procesowych. Korpus typu wafer (międzykołnierzowy) jest przystosowany do montażu pomiędzy kołnierzami PN10–PN100 oraz ANSI Class 150–600, co w znacznym stopniu upraszcza proces doboru, zakupu oraz obsługi serwisowej. Opatentowana, kompaktowa konstrukcja znacząco redukuje masę urządzenia oraz eliminuje konieczność stosowania kosztownego sprzętu dźwigowego podczas instalacji i prac konserwacyjnych.

1. Niskie koszty instalacji i eksploatacji

   • Kompaktowa konstrukcja zajmująca niewiele miejsca, idealna zarówno do nowych instalacji, jak i modernizacji istniejących układów.
   • Długość zabudowy (face-to-face) zgodna z zaworami między kołnierzowymi konkurencyjnych producentów, co ułatwia wymianę bez konieczności przebudowy instalacji.
   • Napęd tłokowy – brak membrany.
   • Wysoka odporność na korozję dzięki zastosowaniu stali nierdzewnej oraz ograniczeniu liczby połączeń gwintowanych.
2. Wysoka wydajność i trwałość

   • Precyzyjna regulacja ciśnienia z bardzo szybką reakcją na zmiany parametrów pracy.
   • Brak podatnej na uszkodzenia membrany w głównym torze przepływu.
   • Niezawodne i szczelne zamknięcie zaworu.
3. Dodatkowe zalety

   • Elementy wewnętrzne wykonane ze stali nierdzewnej 316L zostały zweryfikowane pod kątem kompatybilności z wodorem.
   • Zalecany interwał serwisowy wynoszący 10 lat, należący do najdłuższych w branży.

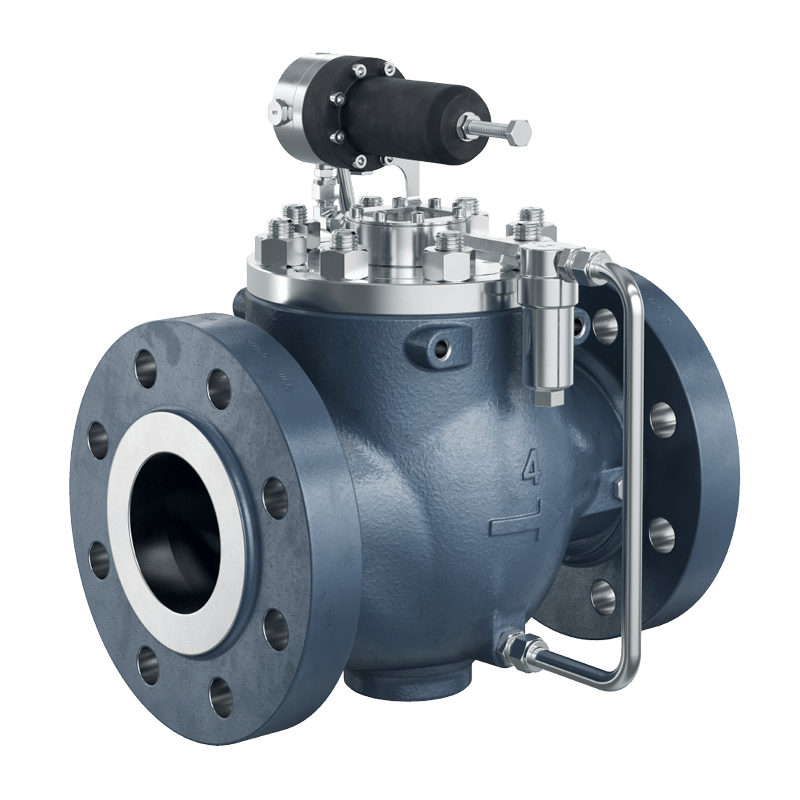

Seria IM-C zapewnia doskonałą regulację ciśnienia w zastosowaniach związanych z dystrybucją i przesyłem gazu. Innowacyjna konstrukcja z wymiennym wkładem (cartridge insert) wykorzystuje opatentowany tłokowy układ regulacji Oxford Flow, zapewniając najwyższej klasy kontrolę ciśnienia oraz możliwość łatwego serwisowania regulatora bez konieczności jego demontażu z rurociągu. Unikalna konstrukcja wykorzystuje pojedynczy tłok zamiast membrany, co zwiększa niezawodność urządzenia oraz ogranicza koszty konserwacji i serwisowania.

1. Niskie koszty instalacji i eksploatacji

   • Tylko jeden element ruchomy, co przekłada się na minimalne wymagania konserwacyjne.
   • Wyjątkowo precyzyjna regulacja ciśnienia i przepływu.
   • Konstrukcja bez trzpienia, ograniczająca liczbę potencjalnych punktów awarii.
   • Regulacja oparta na tłoku – bez zastosowania membrany.
   • Wytrzymała i niezawodna konstrukcja.
   • Wkład typu top-entry, umożliwiający łatwy serwis regulatora bez demontażu z rurociągu.
   • Dostępna opcja wyposażenia w klatkę tłumiącą hałas DAN Cage, redukującą poziom emitowanego szumu.
2. Wydajność i dobór regulatora

   • Regulatory serii IM-C są dostępne w średnicach nominalnych DN50–DN200 (2"–8") oraz w klasach ciśnieniowych ANSI Class 150–600.

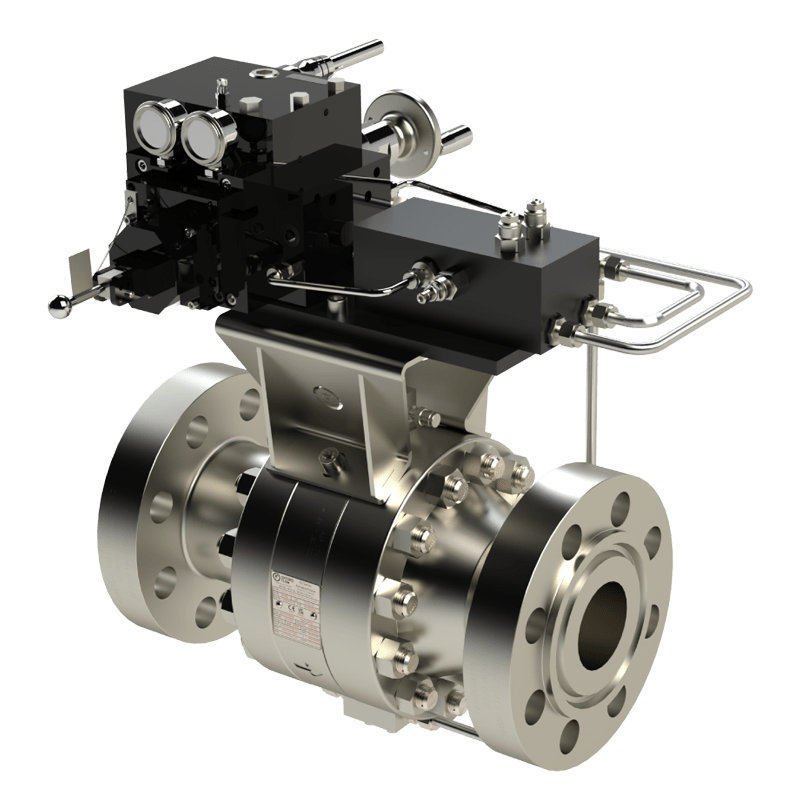

Seria zaworów z napędem Oxford Flow ES oferuje wiodącą w swojej klasie wydajność i niezawodność w zastosowaniach dla przemysłu naftowego i gazowego. Dzięki wyeliminowaniu tradycyjnego siłownika mechanicznego oraz układu przeniesienia napędu na rzecz bezpośredniego napędu hydraulicznego, zawory serii ES zapewniają wyjątkową niezawodność, szybkość działania oraz wysoką precyzję sterowania. Zawór ES Stemless Valve został wyróżniony nagrodą Best Mechanical Engineering Achievement Award przyznawaną przez American Society of Mechanical Engineers (ASME). Technologia ta znalazła się również w gronie 10 najbardziej innowacyjnych technologii świata w konkursie ADNOC Decarbonization Technology Challenge za skuteczną eliminację emisji niezorganizowanych (fugitive emissions). Przełomowa konstrukcja zaworów serii ES została opracowana z myślą o najbardziej wymagających zastosowaniach związanych z odcinaniem i regulacją przepływu.

1. Projekt i zgodność z normami

   • Zawór został zaprojektowany zgodnie z wymaganiami norm:
   • API 6D
   • ASME B16.34
2. Certyfikaty

   • API 6FA – odporność ogniowa (Fire Safe).
   • SO 15848-1 Class AH C03 – certyfikowana szczelność pod względem emisji niezorganizowanych (Fugitive Emissions).
   • API 6AV1 – potwierdzona odporność na pracę z mediami ściernymi (Slurry Tested).
3. Zawory są produkowane i poddawane badaniom zgodnie z międzynarodowymi normami oraz wymaganiami klienta, w tym między innymi:

   • API
   • ANSI
   • ASME
   • BS
   • DIN
   • NORSOK
   • TR2000
   • ISO
4. Dzięki swojej unikalnej konstrukcji Zawór ES pozwala osiągnąć całkowicie szczelne odcięcie przepływu (zero leakage). Dostępny w szerokiej gamie materiałów oraz konfiguracji, w rozmiarach od 2″ do 24″ (DN50–DN600) oraz w klasach ciśnieniowych do ASME Class 2500.
